Dettagli:
Termini di pagamento e spedizione:
|
| Materiale: | grado 10,9 | Sistema di misurazione: | Metrico |
|---|---|---|---|
| Diametro: | M8 | Finitura: | Zincato |
| Tipo: | Testa della flangia | Dettagli d'imballaggio: | piccola scatola + cartone + pallet |
| standard: | ISO, BACCANO, ANSI, GB | I tempi di consegna: | 25 giorni |
| Dimensione del Diametro-filo: | UNC | Testa: | FLANGIA DELLA SFORTUNA |
| Evidenziare: | Bullone della flangia della sfortuna,esagonale bulloni in acciaio inox |
||

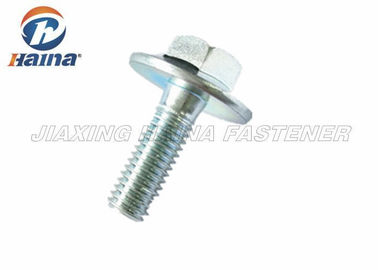

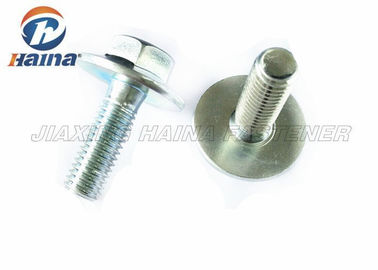

La testa della flangia di BACCANO placcata zinco blu pieno sinistro 6921Hex del grado di UNC 10,9 del filo si serra
1. Descrizione di prodotto
Il bullone della flangia della sfortuna è un bullone forgiato di un pezzo con una testa della rondella della sfortuna. La testa della rondella sempre in 2 tipi, flangia seghettata e flangia liscia, la cosiddetta superficie del supporto piana. Streghi i bulloni della flangia fatti sempre dal acciaio al carbonio medio, dall'acciaio legato e dall'acciaio inossidabile.
La flangia metrica della sfortuna del acciaio al carbonio di serie si serra fornito generalmente nella classe 8,8, nella classe 10,9 e nella classe 12,9 come perDIN6921 e norma ISO. Il trattamento di superficie ha potuto essere in ossido nero, galvanizzante, dacromate. La sfortuna dell'acciaio inossidabile ha flangiato bulloni inoltre disponibili in SS304 e SS316, classe A2-70 e A4-80.
La serie di pollice secondo l'ANSI B18.2.1 dimensiona fornito sempre nel grado 5 e nel grado 8 secondo la norma di SAE in acciaio al carbonio ed acciaio legato. 18-8 la sfortuna dell'acciaio inossidabile ha flangiato viti inoltre disponibili.
La flangia standard della sfortuna dell'ANSI e di BACCANO serra i disegni tecnici, prego clicca sotto le foto relative.
2. Specificazione
| d | ds | s | CC | K | b | L | |||
| Diametro nominale | Passo del filo | Diametro del corpo | Larghezza attraverso gli appartamenti | Diametro della flangia | Altezza capa | Lunghezza del filo | Lunghezze nell'ambito della testa | ||
| (grezzo) | Massimo. | Min. | Massimo. | Min. | Massimo. | Massimo. | Nominale | ||
| M6 | 1 | 6 | 5,82 | 10 | 9,78 | 14,2 | 6,6 | 18 | 10-60 |
| M8 | 1,25 | 8 | 7,78 | 13 | 12,73 | 18 | 8,1 | 22 | 12-80 |
| M10 | 1,5 | 10 | 9,78 | 15 | 14,73 | 22,3 | 9,2 | 26 | 16-80 |
| M12 | 1,75 | 12 | 11,73 | 16 | 15,73 | 26,6 | 11,5 | 30 | 25-120 |
| M14 | 2 | 14 | 13,73 | 18 | 17,73 | 30,5 | 12,8 | 34 | 30-120 |
| M16 | 2 | 16 | 15,73 | 21 | 20,67 | 35 | 14,4 | 38 | 40-120 |
| M20 | 2,5 | 20 | 19,67 | 27 | 26,67 | 43 | 17,1 | 46 | 40-120 |
| (Norme fissate dall'iso 898-1 – organizzazione di norme internazionali, BACCANO 6921) | |||||||||
| Diametro | Dimensione della sfortuna | Diametro della flangia | Diametro del cuscinetto | Spessore capo | Spessore della flangia |
| F | B | B1 | H | K | |
| Nom | Massimo | Min | Massimo | Min | |
| 1/4" | 3/8" | 0,56 | 0,48 | 0,28 | 0,04 |
| 5/16" | 1/2» | 0,68 | 0,6 | 0,32 | 0,05 |
| 3/8" | 9/16" | 0,81 | 0,73 | 0,39 | 0,06 |
| 7/16" | 5/8" | 0,93 | 0,85 | 0,46 | 0,07 |
| 1/2» | 3/4" | 1,07 | 0,98 | 0,51 | 0,08 |
| 9/16" | 13/16 | 1,19 | 1,1 | 0,57 | 0,09 |
| 5/8" | 15/16 | 1,33 | 1,23 | 0,62 | 0,1 |
| 3/4" | 1 1/8 | 1,59 | 1,47 | 0,73 | 0,11 |
3. Applicazione
Le viti della flangia della sfortuna comunemente sono chiamate Frame Bolts a causa della loro popolarità nell'industria di autotrasporti per uso del montaggio delle rotaie della struttura del camion. Le viti della flangia della sfortuna inoltre sono utilizzate sulle applicazioni della flangia del tubo perché il più grande settore di sopporto nell'ambito degli aiuti della testa assicura che la guarnizione sia compressa uniformemente per eliminare le perdite. La vite della flangia della sfortuna può essere utilizzata in tutta l'assemblea che attualmente sta usando una vite a testa cilindrica e una rondella della sfortuna per eliminare la rondella.
La serie di prodotti a macchina seria delle viti della flangia della sfortuna è fatta alle dimensioni specificate nell'IFI standard dell'istituto industriale dei fermi -111. La testa è fabbricata con una sfortuna in pieno sistemata per impedire la chiave che slitta e che arrotonda della sfortuna durante l'installazione o la rimozione. I fronti del cuscinetto sono lisci assicurare che i carichi di coppia di torsione della prestazione uniforme di tensione e di quel morsetto di massimo siano raggiunti.
4. Vantaggi
1. Buon servizio di assistenza al cliente. Tutto l'piccolo avvenimento di problema sarà risolto al massimo tempo rapido;
2. Molti anni di esperienza dell'esportazione;
3. La lista di specifiche è disponibile su vostra richiesta
4. Benvenuto per inviare l'indagine, risponderemo presto.
5. Spedizione rapida con i documenti professionali
6. Imballaggio su ordinazione, con la foto prima della spedizione
7. Alta qualità e prezzo competitivo.
